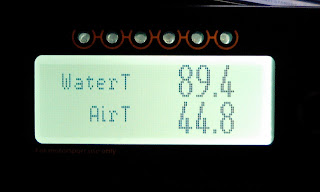

DL1の使い方 DASH3 ばっちりです♪

赤XさんのおかげでDASH3ちゃんと動くようになりました。こうなるとDefiのメーターもこっちに表示したくなりますね。Defi->DL1の変換アダプタを考えるかな？

DL1の使い方 配線の太さは？

最初に作ったハーネスの線が少し太めだったので
細めの線でハーネスを作り直しました。

最近お気に入りは協和電線産業の耐熱電子ワイヤー(AWG20)UL3265、10mで500円ぐらいです。太さもぴったりで被覆が熱に強いのでハンダ付けも簡単です。

DL1の使い方 LC-1 接続編3

今日はファーストウエイさんで新エンジンのならしでしたので、LC-1のテストをさせてもらいました。自分の車はエアポンプ付、触媒メタリット、AFセンサーは触媒の20cmぐらい前です。DL1に接続するケーブルの製作が間に合わなかったのでPCをつなげて動作確認です。今回は慣らし中だったので3000回転負圧領域だけですが十分実用性がありそうです。エアポンプが2500回転を越えたあたりで切れるとAFが2ぐらい濃いほうに振れるのがわかり面白かったです。(エアポンプが回っていると薄めに表示されていると考えるべきかもしれません)

DL1の使い方 LC-1 接続編1

LC-1は基本的にエンジン始動時には必ずセンサーに通電している必要があるようです。計測しないから電源を入れないといったことをするとセンサーの寿命を縮めることになるようです。

センサーの取り付けは温度と関係なく測定ができ、触媒の影響を受ける場合があるので、比較的温度の低い位置である触媒の前あたりがお勧めのようです。

今回購入した製品はGRIDさんの正規品なので日本語のマニュアルが入っていますが、英語版と比較すると内容の違っているところや省かれているところがあるようです。DL1のマニュアルに比べれば日本語マニュアルだけで設置できそうなので良心的なマニュアルといえるかもしれません。

マニュアルの違いでひとつ気になったのは接続方法です。日本語版のマニュアルにはバッテリーに直接つないだり、イグニッションからとらないでくださいと書いてあります。本家のマニュアルには"バッテリーにスイッチを介してつないでください、イグニッションがONになったときすぐに電源が合いるように接続してください"書いてあります。日本版マニュアルによるとイグニッション連動やバッテリーから直接取るとクランキング時のノイズで壊れる場合があるそうですが・・・さてどうしましょう？

製品として特徴的なのは2A程度必要なヒーターがセンサー部にあるのでコントロール部とヒーター用のアースが別にあります。

ステータスを表示するLEDがあるためこれは接続したほうがよさそうです。

くるまに乗せる前に単体でテストを行いたいので仮配線を作る予定です。

DL1の使い方 LC-1 接続編2

仮配線を作成して無事初期設定を完了しました。

接続したのは以下のパーツ
・シガーソケット用コネクタ
・キャリブレーションスイッチ
・ステータスLED
・シリアル入力ターミネートプラグ
・シリアル出力コネクタ

センサーの較正は
1. はじめにセンサーをはずして電源を入れ設定をクリア
2. センサーを取り付け2分ほどエージング(ヒーターの特性を記憶するらしい)
3. キャリブレーションボタンを押して大気較正

アナログ出力の設定はPCに接続して"LM Programmer"を使います。

デフォルトの設定を確認したら
燃料はガソリン
アナログ出力1はAFR14.7以下は1.005V AFR14.7以上は0.100V
アナログ出力2はAFR7.35→0V AFR22.39→5V
ファームのバージョンは1.10a
でした。
※日本語マニュアルと設定が違うので注意です！！

"Log Works"を実行するとリアルタイムで測定値を確認したりログをとったりでします。大気中でAFR22息を吹きかけると多少値が変化しました。

ちなみに電源が入っているときはセンサーの先端はカバーの部分で110度前後を維持するようです。やけどに注意してね♪　

DL1の使い方 コネクタどうする？

DL1の本体についてくるコネクター結構便利なんですがG社さんで買うとお値段1個8000円！！友人と使いまわそうと思ってもなかなか買えないお値段ですよね。

そこでオススメがPC電源用コネクタ！20Pとか24Pとかのコネクタがオスメスセットで数百円で売ってます。純正コネクタの先にとりあえずこれをつけてしまえばお安くすみますね。

自分はこんな感じにしてます。
電源　エーモン2P
センサー用　12Pコネクタ(PC用電源と同じ規格のピン数の少ない物)
動作スイッチ＋確認用LED 4Pコネクタ
ブレーキペダルセンサ(シャープ赤外線)　3P

DL1の使い方 LC-1とは？

走行中にA/Fを確認したいので空燃比計を購入しました。Innovate! Technology, Inc.のLC-1です。
この製品はセンサーとアンプで構成されておりアンプ部のマイコンでデータをシリアル出力やユーザーがマップ可能な2系統のアナログ出力が可能です。

別売りの専用メータのほかアナログメーター、データロガー、フルコンなどに接続するように作られています。

センサーはBosch LSU 4.2みたい。

インストーラー解析中

msiファイルをばらして中身を確認中です。

DLLとOCX

CABファイルの中身を取り出してみました。
どのフォルダにインストールしているかも確認したほうがよさそうです。


C:\7011\dll のディレクトリ

2009/05/12 10:28 DIR .
2009/05/12 10:28 DIR ..
2008/07/23 10:11 147,456 bcparser.dll
2008/07/01 11:04 1,064,960 chilkatftp2.dll
2008/07/01 11:05 630,784 chilkatuc.dll
2005/09/07 00:12 383,488 cygfreetype_6.dll
2005/11/20 03:25 969,728 cygiconv_2.dll
2007/05/30 22:06 31,744 cygintl_8.dll
2002/02/09 05:21 121,856 cygjpeg6b.dll
2005/07/12 00:50 235,520 cygpng12.dll
2006/07/30 19:22 1,875,110 cygwin1.dll
2006/06/09 20:37 1,090,048 cygxml2_2.dll
2005/08/23 03:03 66,048 cygz.dll
2003/02/28 14:34 221,184 dartsock.dll
2003/08/12 21:11 311,296 dartzip.dll
2008/03/13 13:49 120,128 ftbusui.dll
2008/03/13 13:52 54,088 ftcserco.dll
2008/03/13 13:50 202,048 ftd2xx.dll
2008/03/13 13:49 320,840 ftd2xx64.dll
2008/03/13 13:49 185,664 ftlang.dll
2008/03/13 13:52 51,528 ftserui2.dll
2008/09/08 13:48 176,128 gpstools.dll
2008/07/23 10:12 544,256 jangraphics.dll
2005/11/15 16:46 1,843,200 ltmm_n.dll
2003/07/06 16:18 36,864 mathdll.dll
2008/07/02 15:56 24,576 processserialdata7.dll
2009/04/20 11:46 1,032,274 rtmathcodegenx.dll
2009/03/19 17:07 106,496 rtmessagedecoder.dll
2007/03/12 22:51 770,048 skinppvb.dll
2008/07/23 10:15 36,864 sst.dll
2003/01/26 19:11 40,960 ssubtmr6.dll
2004/08/20 19:04 319,488 vlmenures.dll
2002/10/05 11:49 24,576 vlutils.dll
31 個のファイル 13,039,248 バイト
2 個のディレクトリ 8,696,770,560 バイトの空き領域



ドライブ C のボリューム ラベルがありません。
ボリューム シリアル番号は 487B-154B です

C:\7011\ocx のディレクトリ

2009/05/12 10:29 DIR .
2009/05/12 10:29 DIR ..
2003/02/06 01:23 230,896 knob.ocx
2003/02/06 01:24 144,880 knobm.ocx
2003/02/06 01:27 128,496 led.ocx
2003/02/06 01:28 91,632 ledm.ocx
2003/02/06 01:30 218,608 lgauge.ocx
2003/02/06 01:30 136,688 lgaugem.ocx
2003/04/16 01:20 184,320 mathlib.ocx
2004/08/03 20:31 102,400 msscript.ocx
2003/02/06 01:33 120,304 numled.ocx
2003/02/06 01:34 83,440 numledm.ocx
2003/02/06 01:42 112,112 odometer.ocx
2003/02/06 01:43 79,344 odometerm.ocx
2003/02/06 01:45 153,072 percent.ocx
2003/02/06 01:46 103,920 percentm.ocx
2008/07/23 10:12 98,304 rtbutton.ocx
2008/08/08 11:37 282,624 rtcm.ocx
2009/04/15 17:38 131,072 rtmpegdecocx.ocx
2003/02/06 01:48 194,032 selector.ocx
2003/02/06 01:49 124,400 selectorm.ocx
2003/02/06 01:51 202,224 slider.ocx
2003/02/06 01:52 128,496 sliderm.ocx
2003/02/18 22:24 316,912 strip.ocx
2003/02/18 22:25 230,896 stripm.ocx
2003/02/06 01:57 120,304 toggle.ocx
2003/02/06 01:57 79,344 togglem.ocx
2005/05/13 12:02 364,604 vlmenu.ocx
26 個のファイル 4,163,324 バイト
2 個のディレクトリ 8,696,766,464 バイトの空き領域

1N5822

DL1の電源入力に整流ダイオードを入れてみました。
キーで電源をOFFにした時に車体側に電気をとられてるのでは？
という仮説を元にしています。

赤Xさんは電源電圧連動のログのON.OFF対策で効果を上げていますが
自分はエンスト時にスターターをまわした時に対応できるか？興味があります。

ちなみにDL1単体で270mV、DL1+DASH3で300mVほどドロップしてます。

おまけ情報
DL1の内部には2200μFの電解コンデンサーがついてます。

RT Analysis

先日ロガー用ノート(XP)にインストールしているPGを7.3.27？(Analysisは7.3.0.59)から7011にアップデートしたらAnalysisの起動時にユーザー定義変数を読み込むときにエラー、そういえば赤Xさんの書き込みにあったパターンですね(涙)

最近のPGはVista対応のはずですが日本語Vistaだとバージョンによって起動できたりできなかったりで困ったものです。使い勝手とかセンスは良いように感じるんですがソフトウエアの品質がは赤点すれすれ？大規模開発の経験がない方がメンテナンスしている気がします(笑)
まあ、最新機能は必要でないので問題が出ていない限りバージョンアップしないのもありかもしれません。自分は7011から7010に変更して試してみます♪

RT Analysis 7.3.59 つづき

一度目に起動したら外部入力の(3500/(12.04-LN((5/x)-1))-273.15)でエラーが起きてグラフがカラ？だった気がしたんだけど、２回目に開いたらなぜかちゃんと表示されてました。おや？と思って該当の変数設定の画面を開けたら"Error: Error in Expression Syntax!"と怒り出して画面が閉じれなくなりました(涙)


おまけ、
画面のタイトルバーだと"7.3.59" だけどファイルのプロパティだと"7.3.0.59"だｗ


続き2
7010(7.3.57)でも同様なエラーが出ます。
クリーンインストールできれば問題ないようです。
※ダウングレード時にはOCX,　DLLの手動アンインストールが必要なようです。
赤Xさんの書き込みを参考にしてください。


続き3
7009(7.3.52)はデータ読込時に"イニシャルパース"エラーが出ます!!
変数設定タイヤログを閉じるときは特にワーニングなどはありません。


結局7.3.27に戻します(笑)
Log n使わないのが正解かもしれません。
